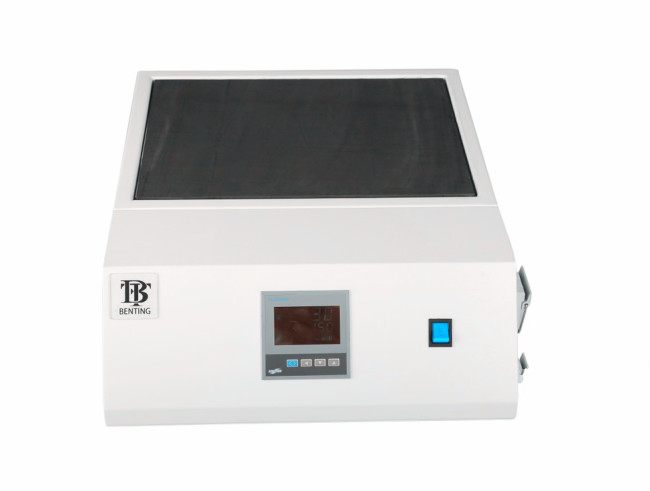

DB系列石墨加热板
一、 产品概况
DB系列石墨加热板是实验室的常用设备。它广泛适用于生物工程、食品化工、化学分析等领域。
二、 产品特点
1.采用大屏液晶仪表显示,调节高新技术,控温精度好。
2.智能全数字系统可修正温度测量值偏差,是数显分辨率达到0.1℃。
3.采用温度传感器。
4.加热系统具有过热、过电流多重保护功能。
5. 智能仪表控制、 操作简单、 温度稳定性高、 拥有上下限超温报警功能。
6.配有导热石墨板。
7.升温速度快,无燥声震动。
8.采用双窗口红、 绿两种颜色,上窗口测量值(PV)为红色,下窗口设定值(SP)为绿色,LED显示。
9.可直接给样品加热恒温,也可间接加热。
三、 仪器结构
本产品为DB系列石墨电加热板,保温整体采用保温棉密封,外壳下部选用优质冷扎板加工成形,外壳上部采用304不锈钢板。 智能化温度控制、温度传感器采用K型探头。加热系统为炉盘加热与石墨衔接组成。
四、技术参数
型号 |
DB-1SM |
|
工作面 |
400X300 mm |
|
环境条件 |
温度5~30℃ |
|
相对湿度80% |
||
高度至2000m |
||
电源电压 |
AC220V,50Hz |
|
控温范围 |
室温~450℃ |
|
温度 |
精确度 |
±0.1℃ at 37℃ |
波动度 |
±1℃ |
|
均匀度 |
±1℃ - 37℃ |
|
控制器 |
PID 微处理器控制,触摸式,数字显示 |
|
传感器 |
铂电阻K型 |
|
时间 |
定时开、关(长99小时,短1分钟) |
|
材料 |
上部 |
石墨材质 |
下部 |
08F喷塑处理 |
|
尺寸(mm) |
加热面 |
400×300mm |
|
外型 |
长550*宽450*高170 |
功率 |
3000W |
|
产品净重 |
22Kg |
|
电源 |
220V 50HZ |
五、仪器安装调试
1.去掉包装,做好清洁工作,放在牢固工作台上。
2.加热面表面无杂质,设备周围能有效散热。
3.接通电源,开启“电源”开关,(电源要有接地)。
此时 PV 和SP 为初始化状态,显示如下:
(仪表具体操作见仪表使用说明书),
六、使用注意事项及仪器的维护保养
1、 用户提供的电源插座应有良好的接地措施。
2、 严禁在正常工作的时候移动机器。
3、 严禁物体撞击机器。
4、 严禁儿童接近机器,以防发生意外。
5、 更换熔断器前应先确保电源已切断。
6、 使用结束后请清理机器,不能留有水滴、污物残留。
7、仪器应安置于干燥通风处,仪器周围300mm 内无障碍物。
8、使用完毕,所有开关置于关闭状态,切断电源。
9、仪器应做好经常性清洁工作,保持工作台面和操作面板的整洁。
七、仪器故障分析及排除
序号 |
原因 |
排除 |
|
未正常接通电源 |
检查未接通电源原因并重新接好 |
1 |
换熔断丝,如再烧坏应与厂商联系 |
|
|
熔断丝损坏 |
|
|
设定温度低于测量温度 |
重新设定温度 |
2 |
加热器损坏 |
与厂商联系报修 |
|
温度传感器接触不好或损坏 |
检查传感器连线并接好或报修 |
